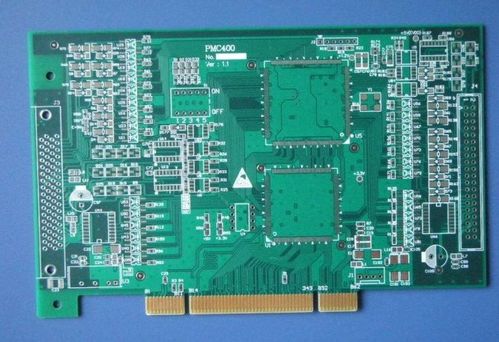

线路板外形加工方法详解

线路板（Printed Circuit Board， PCB）作为电子设备的核心载体，其外形加工是PCB制造流程中至关重要的一环。它决定了线路板最终的物理尺寸、安装方式和整体可靠性。随着电子产品向小型化、高密度、高性能方向发展，对外形加工精度和工艺的要求也日益提高。本文将系统介绍几种主流的线路板外形加工方法。

1. 数控铣削（CNC Milling）

数控铣削是目前应用最广泛、最灵活的外形加工方法。它利用高速旋转的硬质合金铣刀，根据预设的数控程序，对覆铜板进行精确切削。

• 优点：
• 高精度与灵活性：可加工任意复杂形状，包括异形孔、槽、不规则轮廓等，精度可达±0.05mm甚至更高。

• 适应性强：适用于各种板材，如FR-4、铝基板、高频板等。

• 无应力/微应力：加工过程产生的机械应力较小，对板内精细线路影响小。

• 缺点：
• 效率相对较低：对于大批量简单外形板，效率不如冲压。

• 刀具成本：铣刀属于耗材，需要定期更换。

• 应用：小批量、多品种、高精度要求的样板及中小批量生产，是研发和快速打样的首选。

2. 冲压加工（Punching）

冲压加工利用预先制造好的高精度模具，通过冲床的机械压力一次性冲出板的外形及内部孔洞。

• 优点：
• 效率极高：适合大批量生产，一次冲压即可成型，节拍快。

• 成本优势：在大批量生产时，单件成本极低。

• 一致性高：同一模具生产的产品尺寸完全一致。

• 缺点：
• 初始成本高：模具设计制造费用昂贵，周期长。

• 灵活性差：一旦模具制成，外形更改困难，不适合设计频繁变更的产品。

• 存在机械应力：冲压过程可能对板边造成微裂纹或应力，对高可靠性产品需注意。

• 应用：消费电子、家电等大批量、外形固定的产品。

3. 激光切割（Laser Cutting）

激光切割利用高能量密度的激光束照射板材，使材料瞬间熔化、气化或达到燃点，同时用高压气体吹走熔融物质，实现切割。

• 优点：
• 超高精度与无接触加工：属于非接触式加工，无机械应力，切缝窄（可达0.1mm以下），精度极高。

• 可加工任意复杂图形：通过软件控制，灵活性堪比数控铣削。

• 清洁高效：热影响区小，边缘光滑（碳化少），无毛刺。

• 缺点：
• 设备投资大：高端激光切割机价格昂贵。

• 运行成本：能耗较高，部分材料切割时可能产生烟尘需处理。

• 材料限制：对某些覆铜板（如厚铜板、含有特殊填料的板材）切割效果可能不理想。

• 应用：对精度和边缘质量要求极高的领域，如柔性电路板（FPC）、精密传感器、医疗器械用PCB，以及需要切割细小缝隙的PCB。

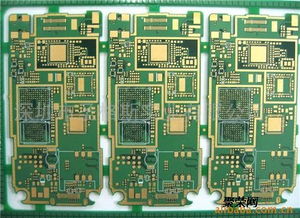

4. V-CUT（V形切割）

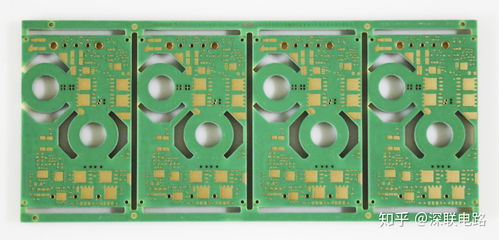

V-CUT是一种特殊的加工方式，并非切割出完整外形，而是在PCB的上下表面用特制刀片切割出V形凹槽，保留一层薄薄的芯材连接，便于在组装后轻松掰断。

• 优点：
• 便于分割：专为拼板设计，能提高SMT贴装效率，组装后可快速分板。

• 节省空间：在拼板时，板与板之间的间隔可以很小。

• 缺点：
• 非独立外形加工：必须结合其他方法（如铣削）完成最终外形。

• 有残留应力：掰断过程可能产生应力，对敏感元件不利。

• 应用：几乎所有需要拼板制造的PCB，在分板前的一道工序。

5. 水刀切割（Waterjet Cutting）

水刀切割利用超高压水流（或混合磨料）对材料进行切割。在线路板加工中应用相对较少。

• 优点：
• 冷切割：无热影响，不改变材料性质。

• 可切割多种材料：对厚板、复合材料有一定优势。

• 缺点：
• 精度和边缘质量：通常不如激光和数控铣削，且切缝较宽。

• 设备复杂，维护成本高。

• 应用：主要用于特殊材料或对热影响极度敏感的场合，并非PCB外形加工的主流选择。

选择与考量因素

在实际生产中，选择何种外形加工方法需综合考虑以下因素：

• 生产批量：大批量首选冲压，小批量多品种首选数控铣或激光。
• 精度与质量要求：高精度、无应力要求时，数控铣和激光占优。
• 板材类型：FR-4通用性最强，柔性板、铝基板等特殊板材需选择合适工艺（如激光常用于FPC）。
• 外形复杂度：简单矩形可选冲压，复杂异形必须采用数控铣或激光。
• 成本预算：平衡模具初始成本与单件加工成本。

###

线路板外形加工技术各有所长，共同支撑着现代电子制造业的发展。数控铣削以其优异的灵活性和精度，占据着研发和中小批量生产的核心地位；冲压加工凭借其无与伦比的效率，统治着消费电子的大规模生产；而激光切割作为一种先进的“无接触”工艺，正在精密电子和高可靠性领域快速拓展应用。工程师和制造商应根据产品具体需求，选择最经济、最有效的加工组合，以确保PCB在尺寸、功能和可靠性上均能满足终端产品的严苛要求。
